カートニングマシン

カートニングマシン

VARIOシリーズ

VARIOシリーズには連続モーションと間欠モーションタイプの2タイプがあり、医薬品・化粧品・食品業界その他の幅広い分野で活躍しているバルコニータイプのカートナーです。バルコニータイプは駆動部分と製品搬送部分が分離された構造になっており、GMP・FDAに適合します。

また、機械へのアクセスも優れておりクリーニングやメンテナンスが容易に行なえます。

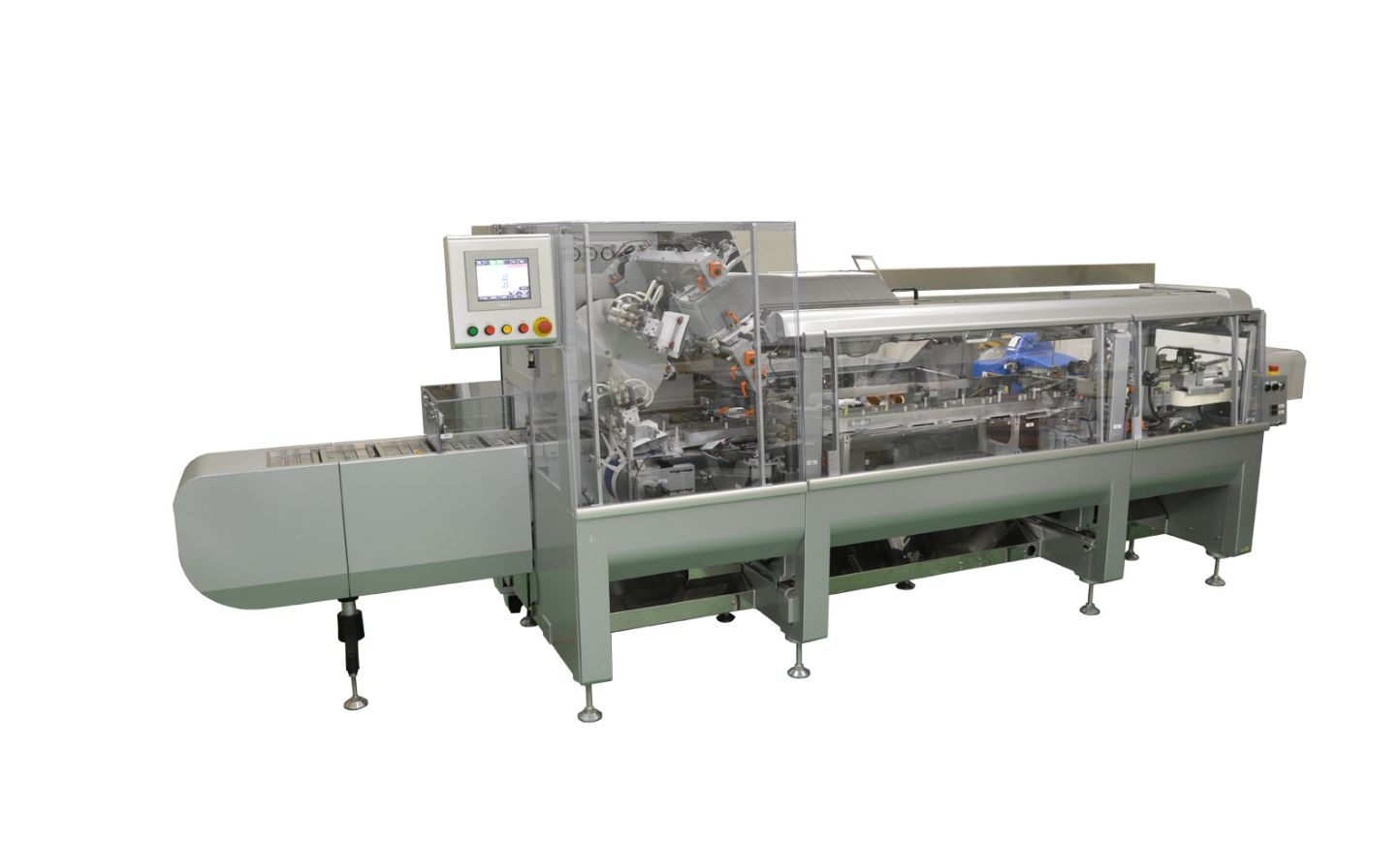

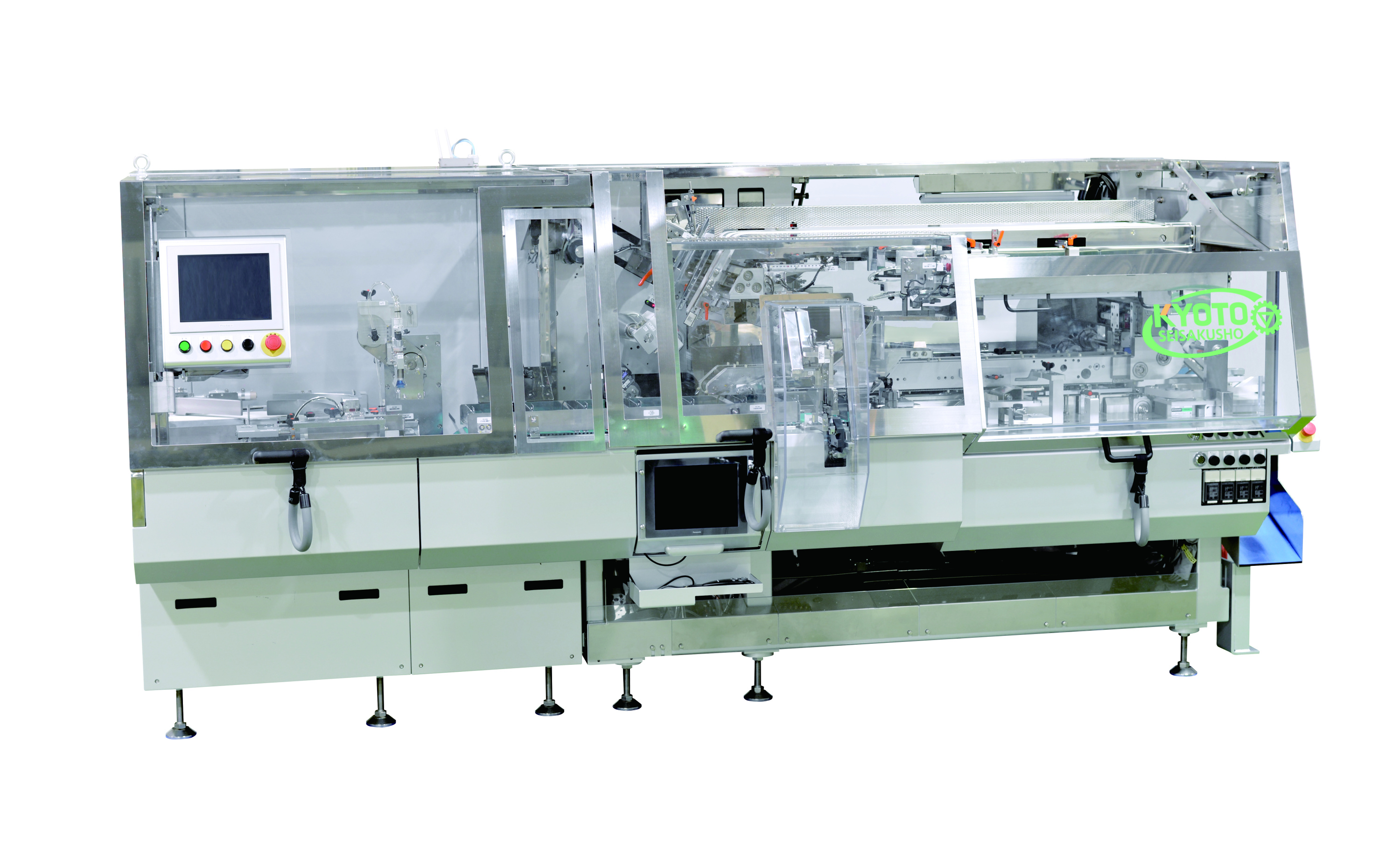

VARIO-SiFⅡ


 型 式  VARIO-SiFⅡ
 能 力  100カートン/分
 機械寸法
 (単位mm)
 3,970×1,630×1,455(高さ)
 兼用範囲
 (単位mm)

 L=20~105
 W=15~100
 H=60~180


VARIOシリーズ

VARIOシリーズには連続モーションと間欠モーションタイプの2タイプがあり、医薬品・化粧品・食品業界その他の幅広い分野で活躍しているバルコニータイプのカートナーです。バルコニータイプは駆動部分と製品搬送部分が分離された構造になっており、GMP・FDAに適合します。

また、機械へのアクセスも優れておりクリーニングやメンテナンスが容易に行なえます。


VARIO-SiFⅡ


 型 式  VARIO-SiFⅡ
 能 力  100カートン/分
 機械寸法
 (単位mm)
 3,970×
 1,630×
 1,455(高さ)
 兼用範囲
 (単位mm)

 L=20~105
 W=15~100
 H=60~180

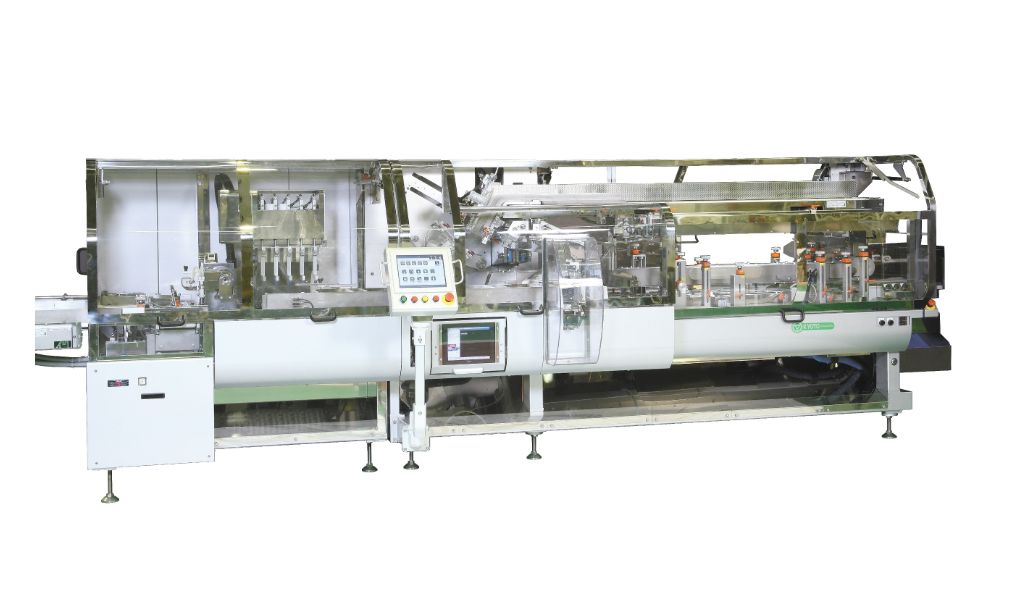

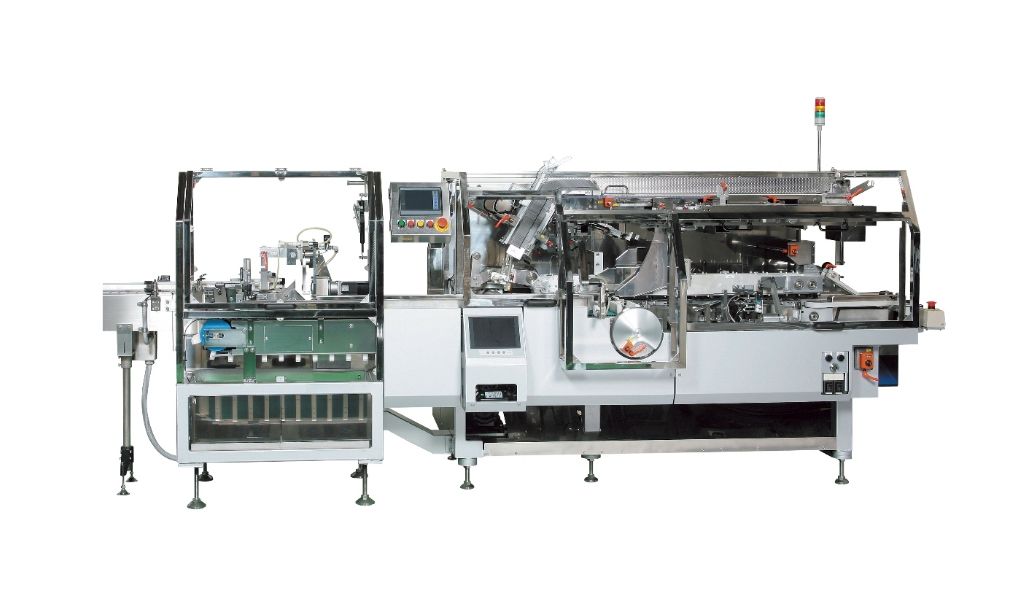

VARIO-LiF


 型 式  VARIO-LiF
 能 力  80カートン/分
 機械寸法
 (単位mm)
 5,323×1,800×1,550(高さ)
 兼用範囲
 (単位mm)

 L=40~195
 W=15~140
 H=60~180



VARIO-LiF


 型 式  VARIO-LiF
 能 力  80カートン/分
 機械寸法
 (単位mm)
 5,323×
 1,800×
 1,550(高さ)
 兼用範囲
 (単位mm)



 L=40~195
 W=15~140
 H=60~180

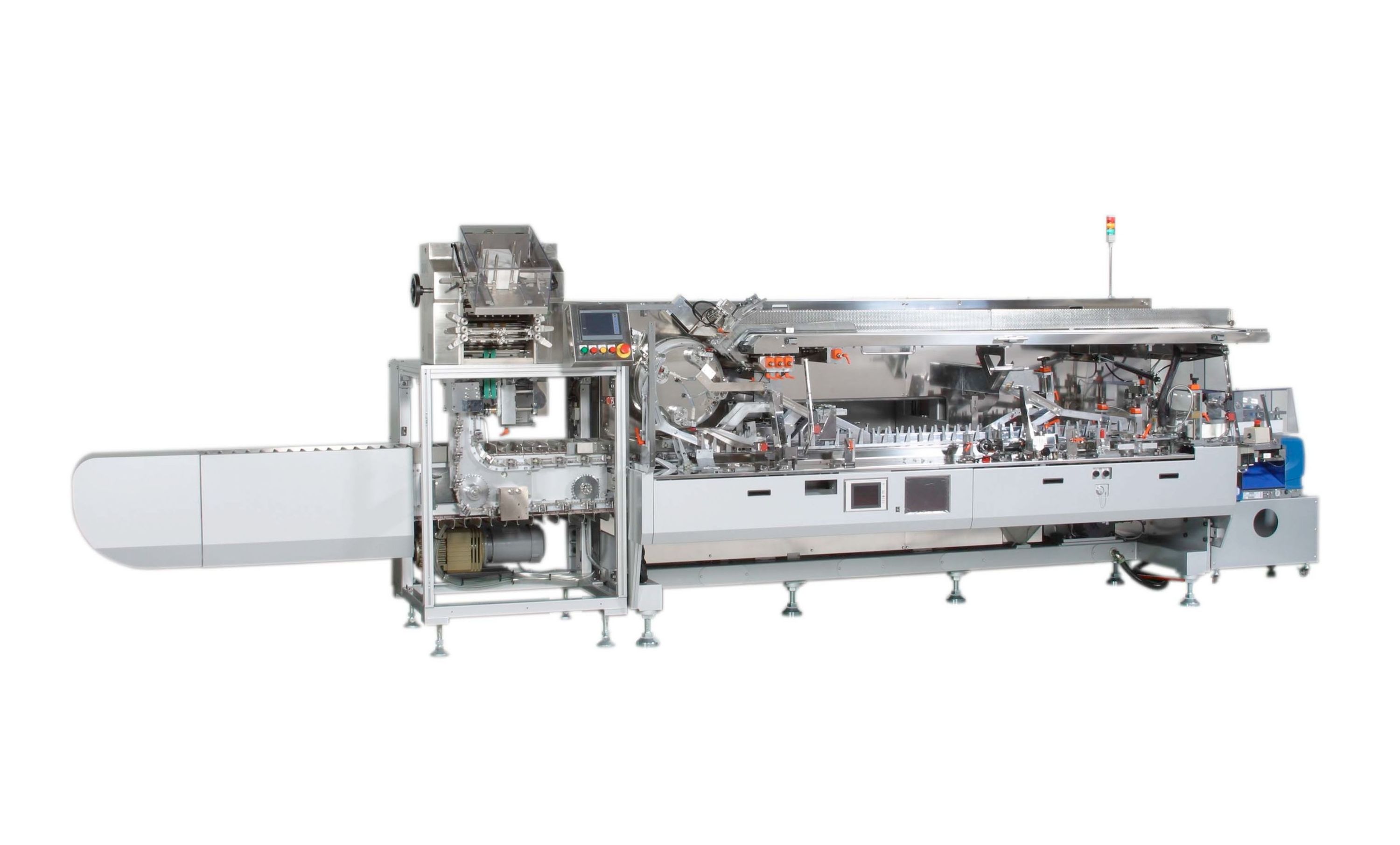

VARIO-C4.5


 型 式  VARIO-C4.5
 能 力  300カートン/分
 機械寸法
 (単位mm)
 5,560×1,530×1,450(高さ)
 兼用範囲
 (単位mm)

 L=25~85
 W=10~75
 H=70~180



VARIO-C4.5


 型 式  VARIO-C4.5
 能 力  300カートン/分
 機械寸法
(単位mm)
 5,560×
 1,530×
 1,450(高さ)
 兼用範囲
 (単位mm)



 L=25~85
 W=10~75
 H=70~180

KCシリーズ

長年にわたるフィールドデータと最新の技術を融合し、型替作業を徹底的に簡素化し生産性の向上を最大限に追求した連続モーションカートナーです。

様々なフラップ形態・サイズに対応し、独自のカートン取り出し軌跡と強制開口によって高稼働率・安定稼働を実現いたします。


KCシリーズ

長年にわたるフィールドデータと最新の技術を融合し、型替作業を徹底的に簡素化し生産性の向上を最大限に追求した連続モーションカートナーです。

様々なフラップ形態・サイズに対応し、独自のカートン取り出し軌跡と強制開口によって高稼働率・安定稼働を実現いたします。

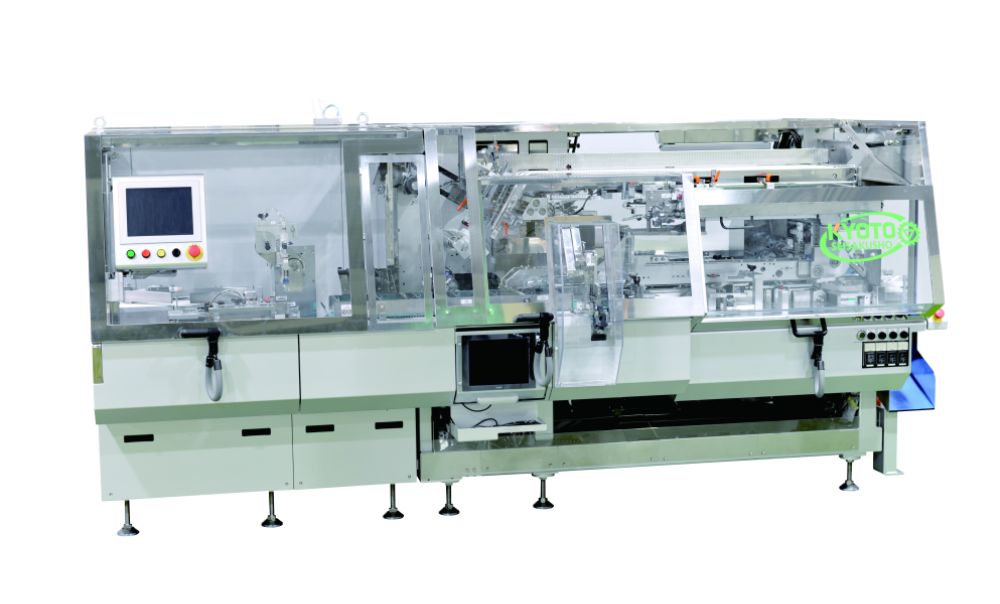

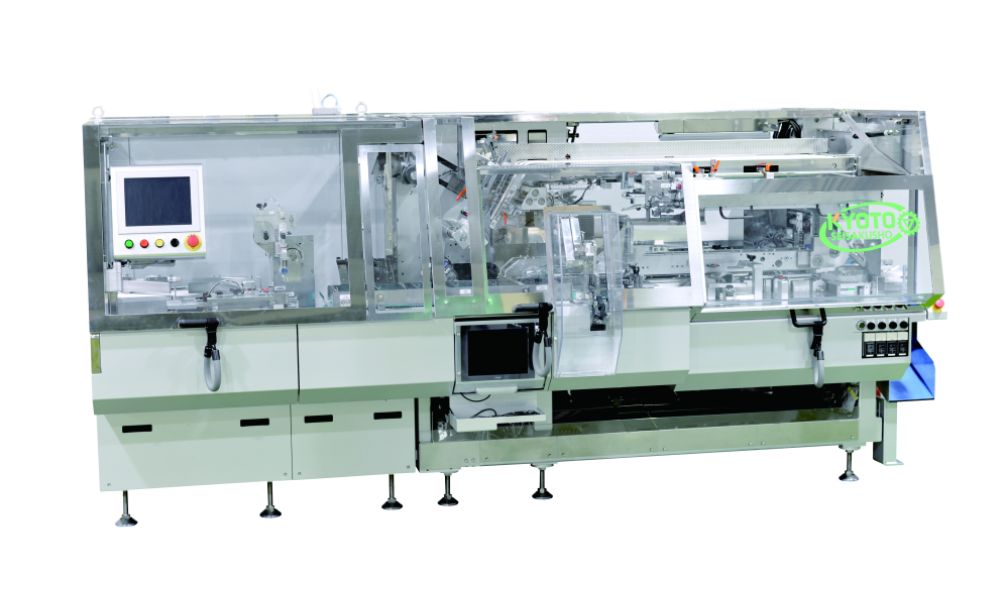

KC-100FⅡ


 型 式  KC-100FⅡ
 能 力  240カートン/分
 機械寸法
 (単位mm)

 3,510×1,474×1,600(高さ)

KC-100FⅡ


 型 式  KC-100FⅡ
 能 力  240カートン/分
 機械寸法
 (単位mm)

 3,510×
 1,474×
 1,600(高さ)

KC-100F2 製品バケットピッチ
(インチ)
4.5 6.0 7.5 9.0
最大能力
(カートン/分)
300 300 240 200
L寸(mm) 20~80 40~100 50~150 90~190
W寸(mm) 15~85 15~85 15~85 15~85
H寸(mm) 100~250 100~250 100~250 100~250
機長(mm) 3320 3415 3510 3720
マガジン長(mm) 1960 2055 2150 2360


特 徴
1.機械背面からのアクセスを可能とした構造とスライド式マガジンの採用により作業性・型替性
 メンテナンス性が飛躍的に向上しています。
2.型替時の部品交換は工具レスでありオプションで全軸自動兼用にも対応します。
3.サーボダイレクトドライブによりメンテナンス箇所を大幅に削減しました。
4.力一トンフィーダーにベルトを採用し静音性と力一トン仕上品質が向上しております。
5.パネル表示データの刷新でより扱いやすくなりました。

製品バケット
ピッチ

(インチ)
4.5 6.0 7.5 9.0
最大能力
(カートン/分)
300 300 240 200
L寸
(mm)
20~80 40~100 50~150 90~190
W寸
(mm)
15~85 15~85 15~85 15~85
H寸
(mm)
100~250 100~250 100~250 100~250
機長
(mm)
3320 3415 3510 3720
マガジン長
(mm)
1960 2055 2150 2360


特 徴
機械背面からのアクセスを可能とした構造とスライド式マガジンの採用により作業性・型替性・メンテナンス性が飛躍的に向上しています。

型替時の部品交換は工具レスでありオプションで全軸自動兼用にも対応します。

サーボダイレクトドライブによりメンテナンス箇所を大幅に削減しました。

力一トンフィーダーにベルトを採用し静音性と力一トン仕上品質が向上しております。

パネル表示データの刷新でより扱いやすくなりました。

KVCシリーズ

バイアル瓶・アンプル・ロンドレーション・PTP・シリンジ等、様々な製品に対応する事が可能であり、ワンタッチカートンやラップラウンドカートンを予め製函してオリジナル制御装置を搭載した移載システムにて充填するフレキシビリティーカートナーです。


KVCシリーズ

バイアル瓶・アンプル・ロンドレーション・PTP・シリンジ等、様々な製品に対応する事が可能であり、ワンタッチカートンやラップラウンドカートンを予め製函してオリジナル制御装置を搭載した移載システムにて充填するフレキシビリティーカートナーです。

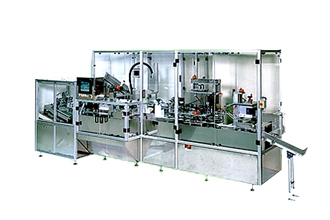

   PTP用縦型カートナー

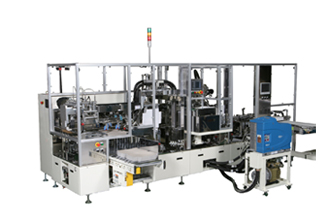

分包品用縦型
ラップラウンドカートナー

PTP用縦型カートナー




分包品用縦型
ラップラウンドカートナー
